Obliczenia belek

Analiza MES

Structool to aplikacja internetowa umożliwiająca obliczenie belek statycznie wyznaczalnych jak i statycznie niewyznaczalnych. Structool przeprowadza analizę MES belek jednoprzęsłowych jak i wieloprzęsłowych.

Aplikację można wykorzystać do:

  • wyznaczania sił tnących
  • wyznaczania momentów gnących
  • wyznaczania przemieszczeń
  • obliczania naprężeń
  • obliczania reakcji

Wyznaczanie momentów gnących i sił tnących

Structool jest wszechstronnym narzędziem dla inżynierów używanym do wyznaczania momentów gnących oraz sił tnących w belkach stalowych, drewnianych jak i aluminiowych. Może być także używany jako kalkulator maksymalnego obciążenia belki. W aplikacji można zastosować dowolny typ obciążenia: siły skupione, obciążenia rozłożone, moment skupiony oraz ciężar własny. Ręczne wyznaczanie sił tnących dla złożonego przypadku obciążenia potrafi być czasochłonne. Structool skraca czas do minimum jednocześnie generuje profesjonalne reporty z analizy obliczeniowej. Obliczenia belek w Structool mogą być wykonywane wg różnych norm.

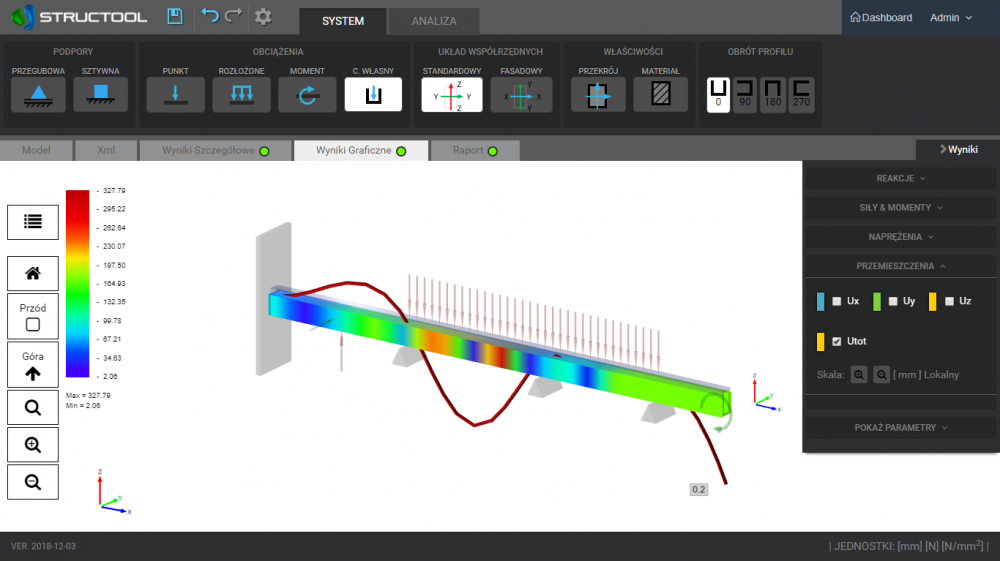

Wykresy sił wewnętrznych

Poprawna interpretacja sił tnących i momentów gnących potrafi byś skomplikowanym zadaniem. Structool ułatwia to zadanie prezentując wykresy sił wewnętrznych w przyjazny dla oka sposób. Dodatkowo możliwe jest wyświetlanie reakcji w belkach, przemieszczeń oraz naprężeń na długości belki. Tak wyznaczone siły wewnętrzne brane są do analizy nośności przekroju z uwzględnieniem współczynników bezpieczeństwa. Obliczenia belek w Structool są kompleksowe.
